Мягкий экзокостюм для плеча: 390 г ткани снижают нагрузку на 63%

Зачем это важно

Каждый, кто хоть раз красил потолок, мыл окна на высоте или часами работал с поднятыми руками на конвейере, знает: плечи «забиваются» за считаные минуты. А теперь представьте себе маляра, электрика или хирурга — людей, чьи руки большую часть рабочего дня находятся выше уровня плеч. Мышечное утомление, хронические боли, травмы ротаторной манжеты — это их профессиональная реальность.

Традиционные экзоскелеты для плеча существуют давно, но это, по сути, металлические конструкции: тяжёлые, громоздкие, ограничивающие естественное движение. Надеть такой «доспех» — всё равно что носить рюкзак с кирпичами, пытаясь помочь рукам.

Группа инженеров из Scuola Superiore Sant’Anna (Пиза, Италия) предложила радикально другой подход: текстильный экзокостюм весом всего 390 граммов, который надевается как майка и при накачке воздухом снижает нагрузку на мышцы плеча до 63,7%.

Основная идея

Ключевая проблема пневматических (надувных) актуаторов в том, что чем больше воздуха нужно закачать — тем медленнее они срабатывают и тем быстрее разряжается портативный баллон. Больше объём = медленнее реакция. Это классический компромисс.

Пневматический актуатор — мягкое устройство, которое при накачке воздухом изменяет форму и создаёт усилие. В отличие от электромоторов, пневматика изначально мягкая и безопасная при контакте с телом.

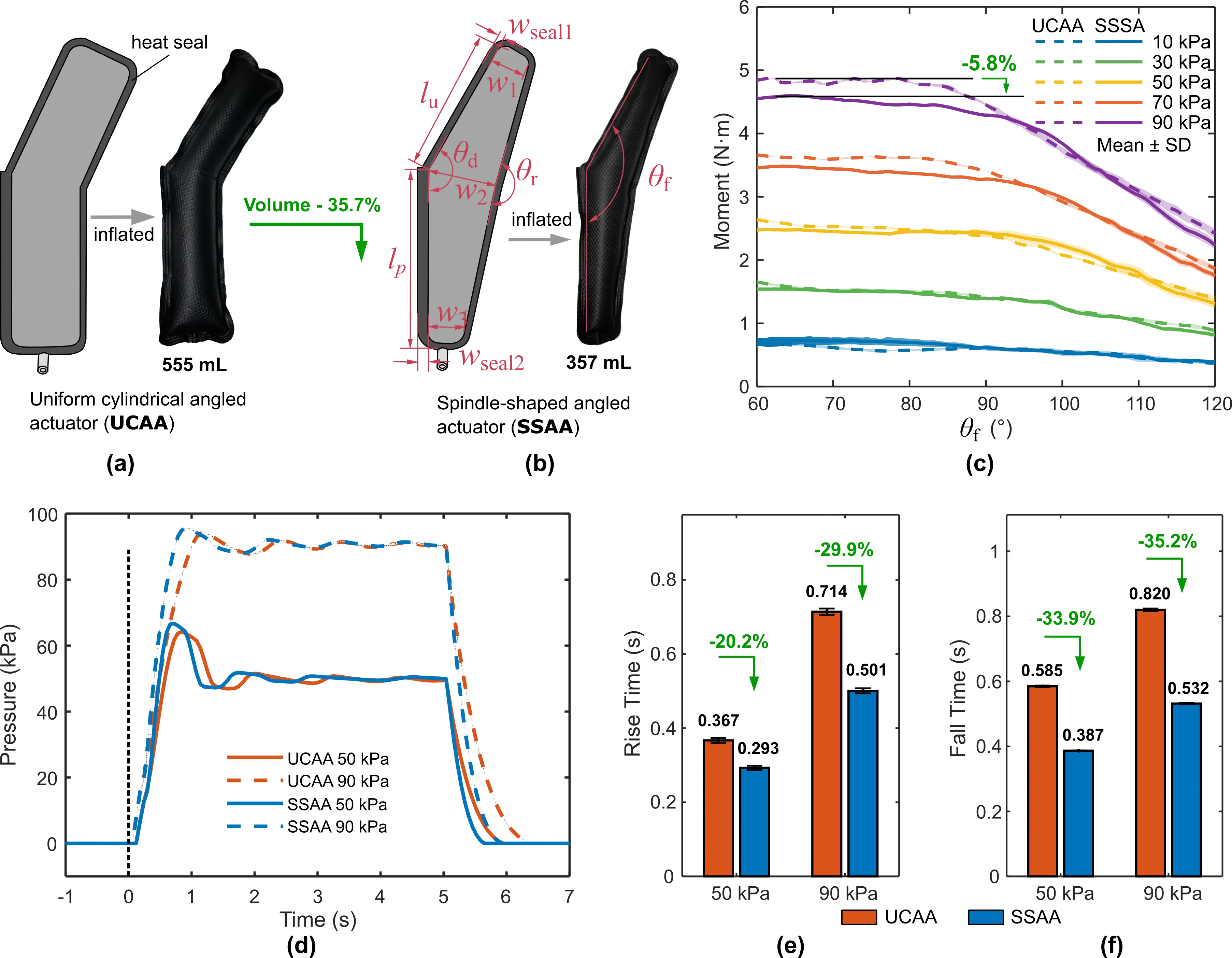

Авторы нашли изящное решение: веретенообразная геометрия актуатора (Spindle-Shaped Angled Actuator, SSAA). Идея проста — при сгибании надувной камеры максимальная нагрузка приходится на центральную часть, а к краям она уменьшается. Так зачем делать актуатор одинаковой ширины по всей длине? Сузив края (как у веретена), можно убрать «лишний» объём воздуха, который не работает, а только замедляет систему.

Результат: 35,7% меньше объёма, 94,2% исходного крутящего момента, 35,2% более быстрая реакция.

Экзокостюм (exosuit) — мягкий носимый робот из тканей и гибких элементов. В отличие от жёсткого экзоскелета, не ограничивает движения и весит в разы меньше.

Как это работает

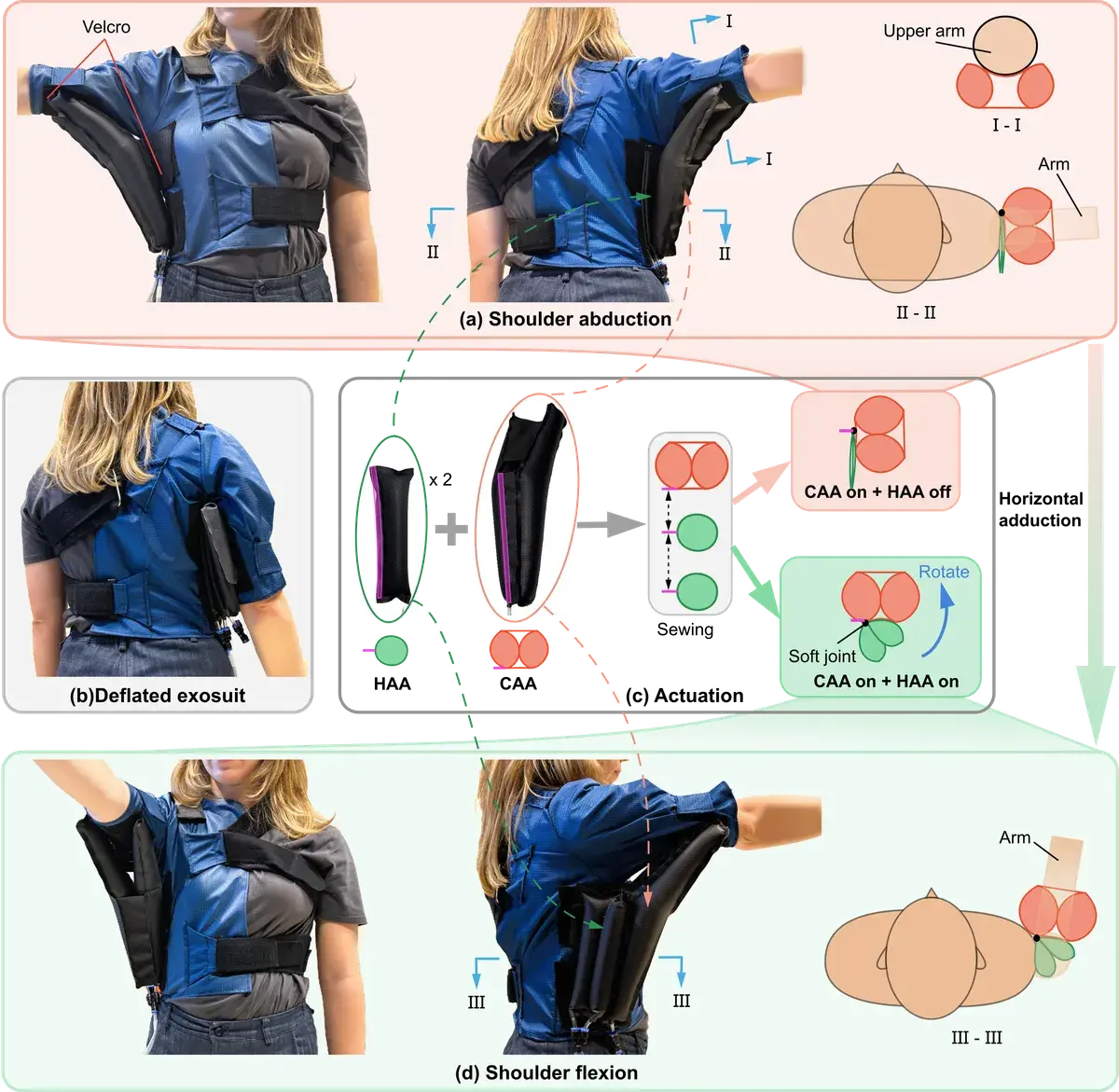

Система состоит из трёх компонентов:

1. Изогнутый актуатор отведения (CAA). Y-образная камера, которая обхватывает плечо и при накачке помогает поднимать руку в сторону. Построен на основе двух веретенообразных модулей, соединённых трапециевидными направляющими. Максимальный момент — 9.7 Нм при давлении 90 кПа. Прошёл 2000+ циклов без деградации.

2. Актуатор горизонтального приведения (HAA). Плоская «подушка» (pouch motor), которая при надувании толкает руку вперёд. Два трапециевидных мешка создают до 10.67 Нм момента — достаточно, чтобы помогать при фронтальном подъёме.

3. Текстильная база. Половинная майка с Velcro-застёжками, на которую крепятся оба актуатора. Всё вместе — 390 граммов. В сдутом состоянии актуаторы складываются в тонкие тканевые слои и почти не ощущаются.

Крутящий момент (Нм) — мера вращательного усилия. 9.7 Нм — это примерно как если бы на рычаг длиной 1 метр повесили килограммовую гирю. Для поддержки руки — более чем достаточно.

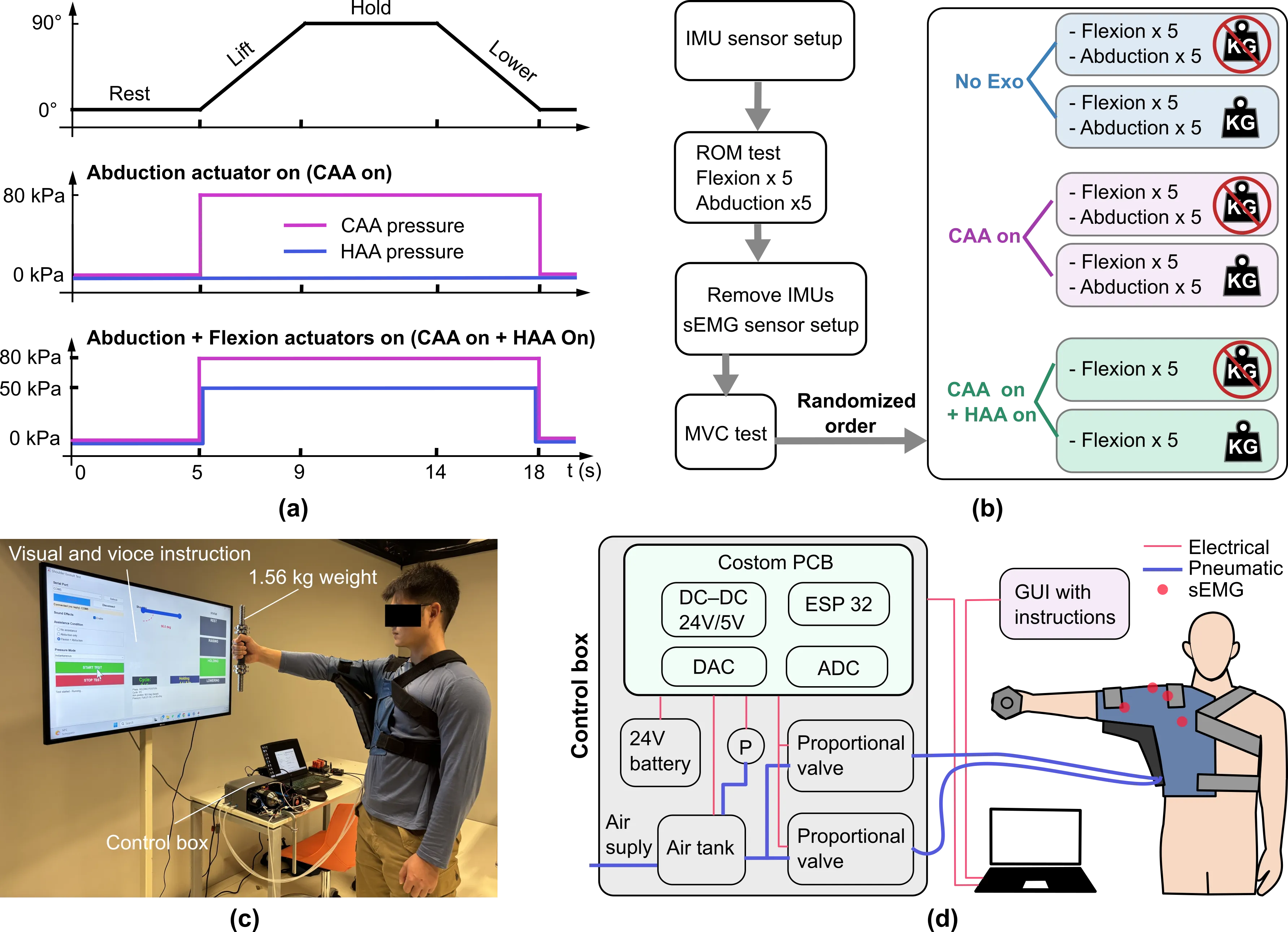

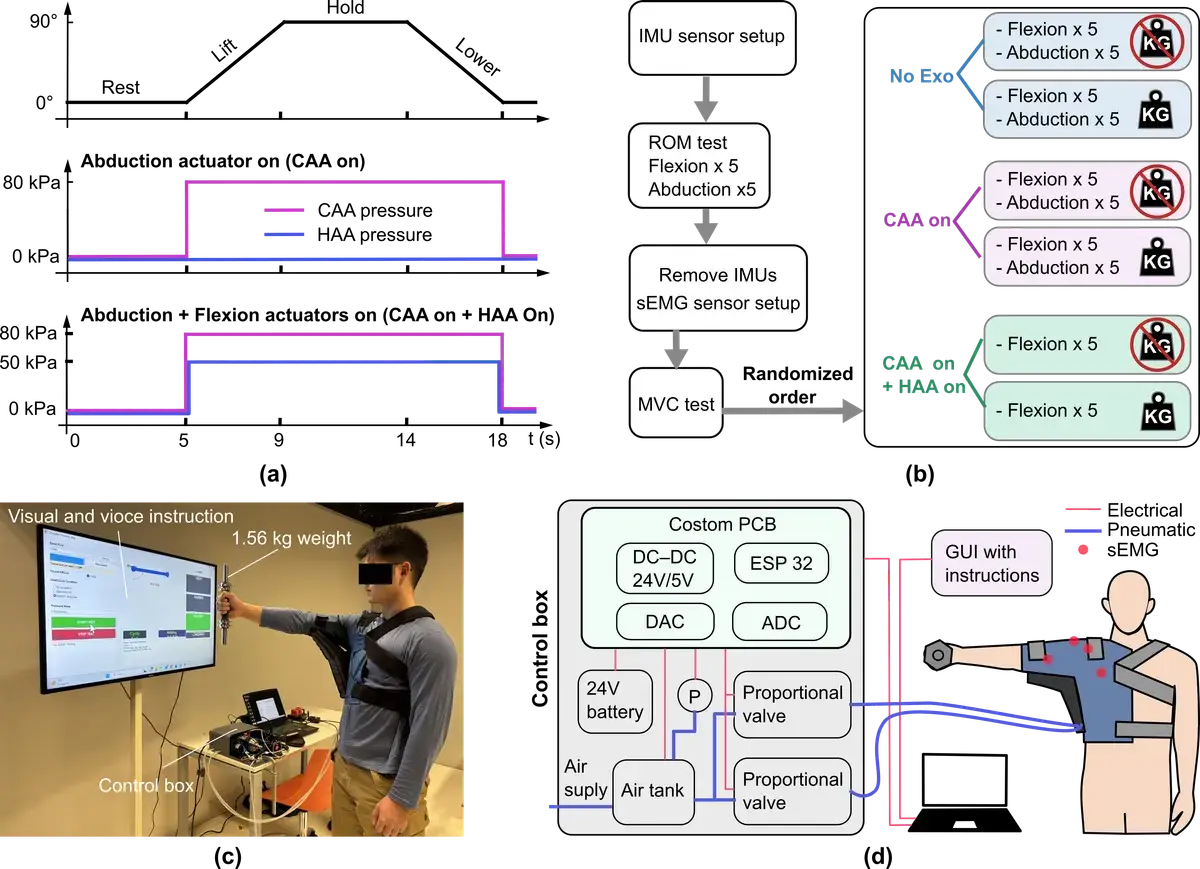

Управление минимальное: ESP32-микроконтроллер, два пропорциональных регулятора давления и портативный компрессор с литиевой батареей на 24В. Никаких нейроинтерфейсов или сложных алгоритмов — достаточно задать давление.

Результаты

В исследовании участвовали 10 здоровых добровольцев (5 мужчин, 5 женщин, возраст 27.1 ± 3.0 лет). Электромиография (ЭМГ) фиксировала активность семи мышц плеча при выполнении двух типов движений.

ЭМГ (электромиография) — метод записи электрической активности мышц. Чем сильнее мышца работает, тем выше сигнал. Снижение сигнала = мышца разгружена.

Отведение руки (абдукция)

С одним актуатором CAA при давлении 80 кПа:

• Бицепс: снижение на 59% (p=0.002)
• Передняя дельта: снижение на ~50%
• Надостная мышца: снижение на 45,7%
• Верхняя трапеция: снижение на 36,2%

Под нагрузкой (гантель 1.56 кг) эффект сохраняется, хотя величина снижения уменьшается.

Сгибание руки (флексия)

Здесь достигнуты максимальные результаты:

• Надостная мышца: снижение на 63,7% (p=0.0039) — лучший показатель в исследовании
• Средняя дельта: снижение на 62,0%
• Бицепс: снижение на 57,4%
• Верхняя трапеция: снижение на 54,5%

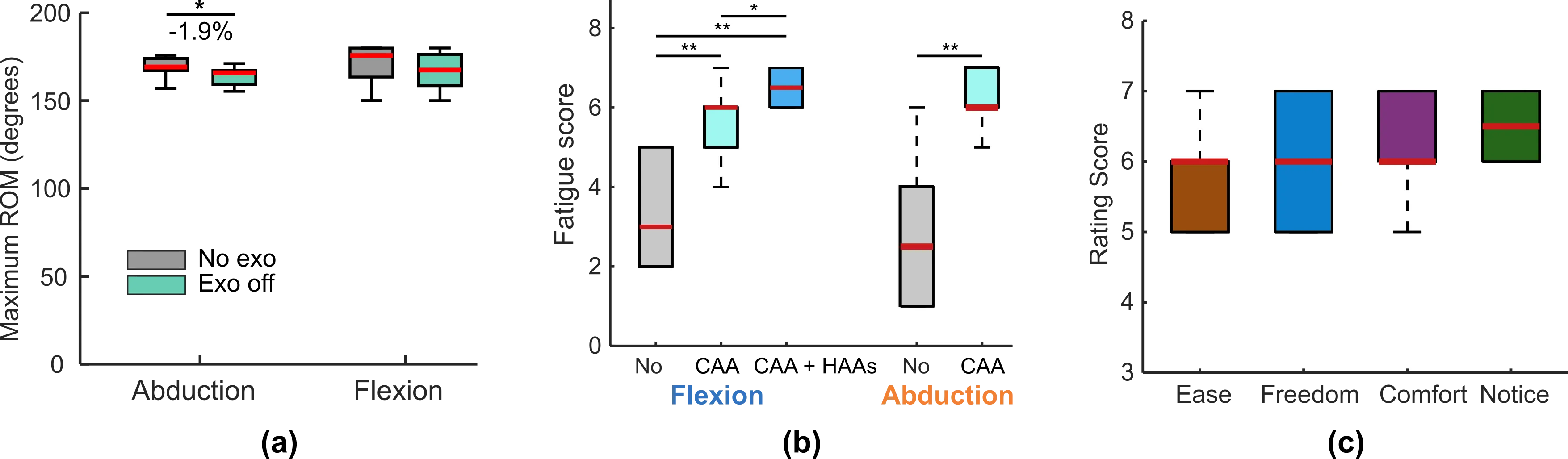

Удобство и свобода движений

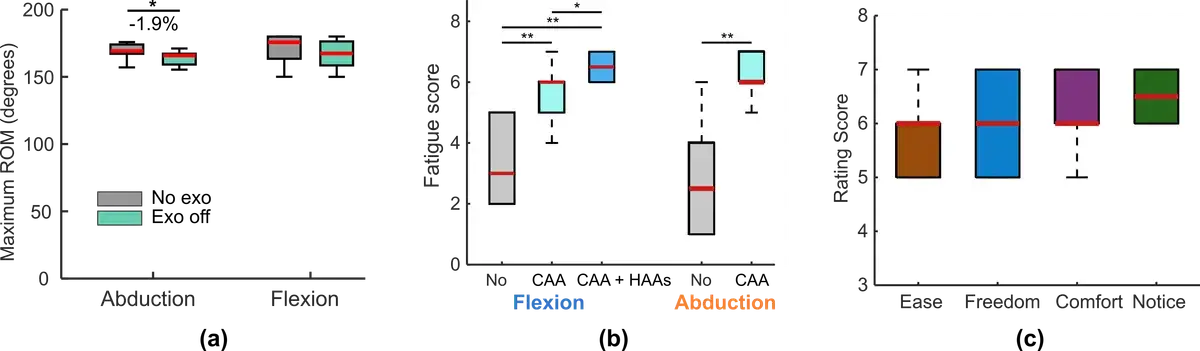

Все участники оценили устройство высоко:

• Лёгкость надевания/снятия: 6 из 7
• Свобода движений: 6 из 7
• Комфорт: 6 из 7
• Эффективность помощи: 6.5 из 7

Ограничение диапазона движения — всего 1,9% при отведении (статистически значимо, но практически незаметно).

Критический взгляд

Это препринт (arXiv), который ещё не прошёл рецензирование. Выводы следует интерпретировать с осторожностью.

Сильные стороны:

• Оригинальное инженерное решение с веретенообразной геометрией — элегантный компромисс между объёмом и мощностью
• Впечатляющие цифры ЭМГ-снижения (до 63,7%) при массе устройства всего 390 г
• Исследование на реальных людях с подробной статистикой (Wilcoxon signed-rank test, коэффициент Коэна)

Ограничения:

• Тестировали только на здоровых добровольцах. Именно пациенты с нарушениями движений — целевая аудитория, но их реакция может кардинально отличаться
• Два актуатора вместе (CAA + HAA) не показали ожидаемого преимущества перед одним — здоровые люди компенсировали незнакомые силы мышечным сопротивлением
• Оптимизация веретенообразной геометрии неполная — систематический перебор параметров не проводился
• Испытания на долговечность ограничены 2000 циклами — для реальной эксплуатации нужно на порядки больше

Открытые вопросы:

• Как экзокостюм покажет себя у пациентов после инсульта — снимут ли компенсаторные мышечные паттерны?
• Возможна ли полностью автономная версия с портативным компрессором для ежедневного использования?

Что дальше

Мягкие пневматические экзокостюмы находятся на стыке нескольких трендов: старение населения, рост профессиональных заболеваний опорно-двигательного аппарата, спрос на домашнюю реабилитацию. По данным обзоров, большинство устройств этого класса находятся на уровне TRL 3-5 (лабораторный прототип → демонстрация в реальных условиях).

Следующие шаги, по мнению авторов:

• Клинические испытания с пациентами после инсульта и с повреждениями спинного мозга
• Оптимизация геометрии актуаторов через автоматизированный параметрический поиск
• Интеграция с ЭМГ-триггерным управлением для адаптивного режима «помощь по запросу»

В более широком контексте: если текстильная «майка» за 390 граммов может снять больше половины нагрузки с плечевых мышц, то представьте себе будущее, где рабочая спецодежда маляров, электриков и хирургов будет буквально помогать им двигаться. Не железный экзоскелет из фантастики — а невидимая поддержка, вплетённая в одежду.

Часто задаваемые вопросы

Чем мягкий экзокостюм отличается от обычного жёсткого экзоскелета?

Жёсткий экзоскелет — это металлический каркас с моторами, который весит от 3 до 15 кг и ограничивает естественные движения. Мягкий экзокостюм (exosuit) сделан из тканей и гибких пневматических камер, весит 390 г и практически не стесняет движение. Он не заменяет суставы, а «подталкивает» их в нужном направлении.

Безопасно ли носить устройство с давлением воздуха на теле?

Да. Рабочее давление — 80-90 кПа (менее 1 атмосферы) — это давление крепкого рукопожатия. Камеры сделаны из прочного TPU-нейлона, а система оснащена клапанами сброса давления. При потере питания актуаторы просто сдуваются.

Кому может помочь такой экзокостюм?

Потенциальная аудитория: пациенты после инсульта, люди с повреждениями спинного мозга, люди с нервно-мышечными заболеваниями (ALS), а также работники, которые регулярно поднимают руки — маляры, электрики, хирурги, сборщики на конвейерах.

Можно ли носить экзокостюм целый день?

Текущий прототип рассчитан на лабораторные сессии. Для ежедневного использования необходимо решить вопросы портативного источника сжатого воздуха (компрессоры пока шумные и тяжёлые), долговечности ткани при многократных стирках и индивидуальной подгонки под анатомию.

Почему два актуатора работают не лучше одного?

У здоровых людей нервная система «сопротивляется» незнакомым силам: мышцы-стабилизаторы (трапеция, надостная) увеличивают активность, компенсируя непривычное направление помощи. У пациентов с нарушениями моторного контроля этот эффект должен быть слабее — именно поэтому авторы планируют клинические испытания.
