Сверхпроводник при 52 кельвинах: как двумерные MXены могут изменить физику

Зачем это важно

Сверхпроводимость — это состояние, при котором электрический ток течёт без сопротивления. Проблема в том, что до сих пор она наблюдается только при экстремально низких температурах. Каждый кельвин «вверх» — это шаг к технологической революции: от сверхмощных магнитов для МРТ до  квантовых компьютеров

.

Международная команда из 13 учёных изучила 128 кандидатов из нового класса двумерных материалов — МХенов — и нашла среди них материал с предсказанной температурой сверхпроводимости 52 K (−221 °C). Это рекорд для  МХенов

и серьёзная заявка для мира 2D-сверхпроводников.

Основная идея

МХены — двумерные материалы, получаемые из MAX-фаз (слоистых карбидов/нитридов переходных металлов) путём химического травления. Их свойства можно тонко настраивать, меняя поверхностные группы — атомы водорода, кислорода, фтора или хлора на поверхности.

Авторы исследовали особый подкласс — o-МХены (out-of-plane ordered), где два разных металла чередуются в определённом порядке. Формула: M₂M’X₂T₂, где M и M’ — переходные металлы (Mo, W, Sc, Ti и др.), X — углерод или азот, T — поверхностная группа.

Ключевой вопрос: можно ли подобрать комбинацию металлов и поверхностных групп так, чтобы получить сверхпроводник с высокой критической температурой?

Как это работает

Исследование проведено «от первых принципов» — то есть на основе квантовой механики, без подгонки под эксперимент.

Расчёты из первых принципов (ab initio) — вычисления свойств материалов, основанные исключительно на фундаментальных законах квантовой механики. Не используют экспериментальных параметров — только атомные номера элементов и их положения.

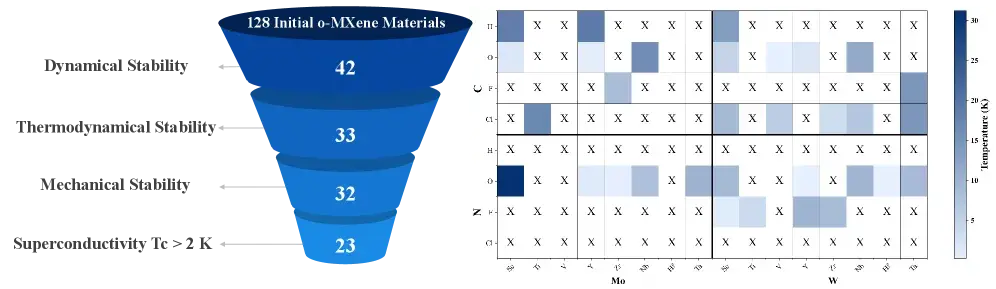

Этапы скрининга:

Этап	Осталось кандидатов
Начальные	128
Динамически стабильные	40
Термодинамически стабильные	33
Механически стабильные	32

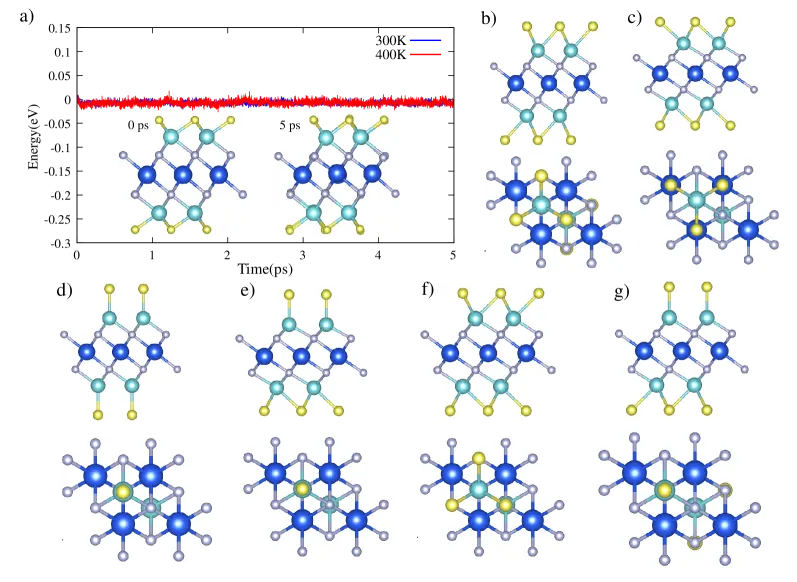

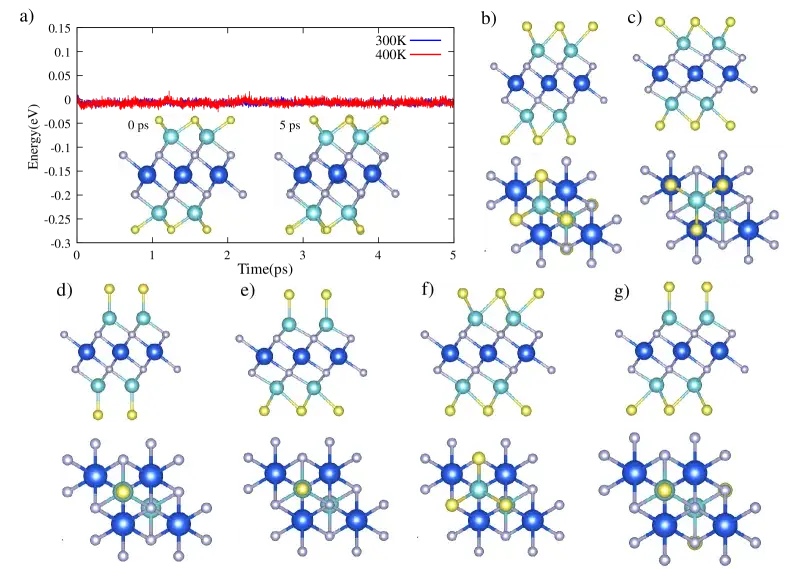

Из 128 комбинаций только 32 оказались полностью стабильными. Все нитридные соединения с хлором и водородом — нестабильны (из-за заполнения антисвязывающих состояний).

Чемпион — Mo₂ScN₂O₂. Почему именно он? Три механизма работают вместе:

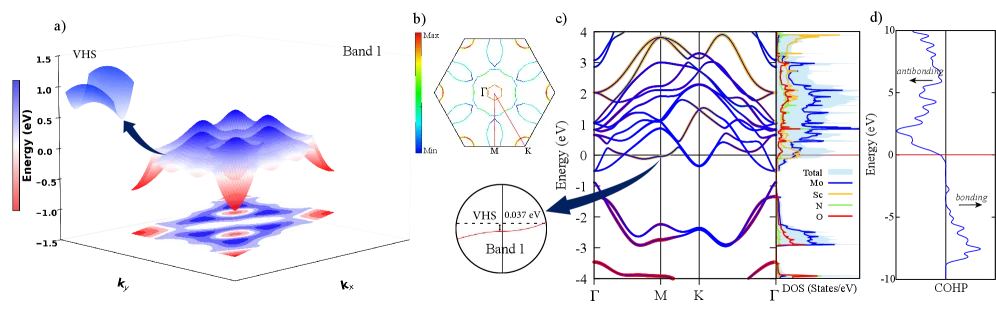

1. Плоская зона (flat band) — область электронной структуры, где электроны почти не двигаются. Это резко увеличивает плотность состояний на уровне Ферми — «топливо» для сверхпроводимости.

2. Сингулярность Ван Хова — математическая особенность (форма «седла»), где плотность электронных состояний расходится. В Mo₂ScN₂O₂ она расположена точно на уровне Ферми — идеальное совпадение.

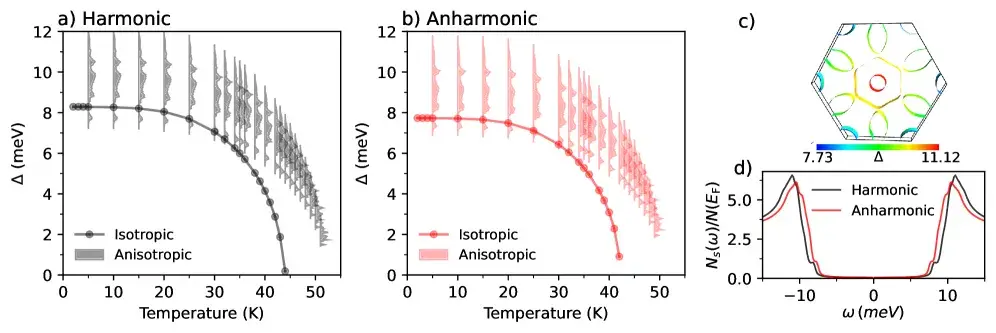

3. Двухщелевая структура — материал ведёт себя как двухщелевой сверхпроводник (аналогично знаменитому MgB₂), с щелями ~8.2 и ~10 мэВ.

Уровень Ферми — энергетическая граница, ниже которой электронные состояния заполнены, выше — пустые. Высокая плотность состояний на этом уровне = больше электронов, способных образовать сверхпроводящие пары.

Результаты

Температура сверхпроводимости зависит от метода расчёта:

Метод	Tc (K)
Формула Макмиллана	38 K
Формула Аллена-Дайнса	38 K
Изотропное уравнение Элиашберга	44 K
Анизотропное уравнение Элиашберга	52 K

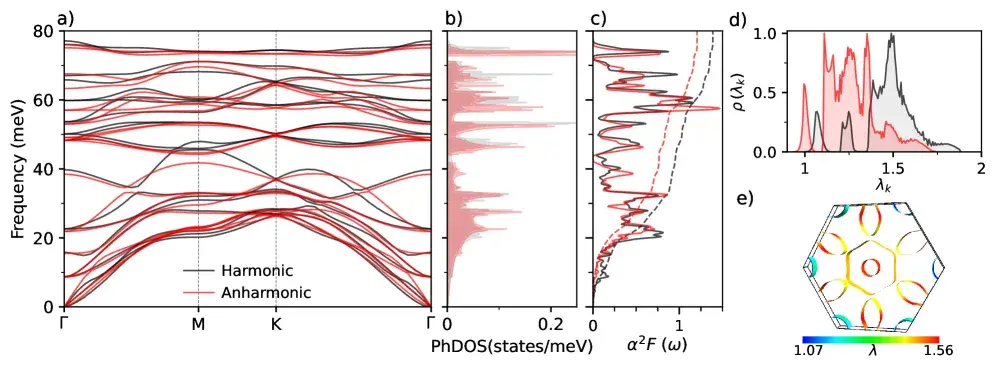

С учётом ангармонизма	48 K

Анизотропный расчёт (самый точный) даёт 52 K — это на 8 K выше изотропного приближения. Учёт ангармонических эффектов снижает Tc на ~4 K, но даже с этой поправкой температура остаётся рекордной для МХенов.

Принципы конструирования, выявленные в работе:

• Водородная (H) и хлорная (Cl) функционализация карбидов даёт наибольшие Tc
• Кислородная (O) и фторная (F) функционализация — подавляет
• Нитриды менее стабильны, но Mo₂ScN₂O₂ — исключение

Критический взгляд

Дисклеймер: Это автоматический анализ на основе открытых данных, а не экспертная рецензия. Статья является препринтом и не прошла формальное рецензирование.

Сильные стороны:

• Масштабный скрининг 128 соединений с систематическим подходом — не просто один материал, а целая карта возможностей
• Использование шести различных методов расчёта Tc, включая анизотропные уравнения Элиашберга и ангармонический анализ (SSCHA) — самые передовые методы в области
• Выявлены конкретные принципы конструирования (flat band + VHS + surface engineering), применимые к более широкому классу материалов

Ограничения:

• Все результаты — чисто теоретические. Ни один из предсказанных сверхпроводников не синтезирован и не проверен экспериментально
• Успешность предсказаний сверхпроводимости в 2D-материалах в целом невысока — по оценкам, лишь 10-20% теоретических предсказаний подтверждаются экспериментом
• Синтез o-МХенов с точным контролем порядка металлов и поверхностной функционализации — серьёзная технологическая задача, далёкая от решения
• 52 K — по-прежнему экстремально низкая температура по меркам практического применения (жидкий азот: 77 K)

Открытые вопросы:

• Можно ли синтезировать Mo₂ScN₂O₂ с достаточным качеством кристаллической структуры?
• Насколько дефекты и стэкинг-фолты (неизбежные при реальном синтезе) повлияют на сверхпроводящие свойства?

Выводы

Работа демонстрирует, что двумерные МХены — это не просто экзотика, а платформа для конструирования сверхпроводников с прогнозируемыми свойствами. Комбинация плоских зон, сингулярностей Ван Хова и поверхностной инженерии создаёт «рецепт» для повышения критической температуры.

52 K — это не комнатная температура и не замена жидкому азоту. Но для двумерного материала, свойства которого можно настраивать как ручкой на панели приборов — это серьёзная заявка. Если экспериментаторы подтвердят хотя бы часть предсказаний, мы получим новый класс сверхпроводников для гибкой электроники, квантовых устройств и сенсоров. Тем временем экспериментаторы уже добиваются прорывов в другом типе сверхпроводимости

: обнаружение триплетных куперовских пар в NbRe показывает, что фундаментальная физика далека от завершения.
